凸輪開關

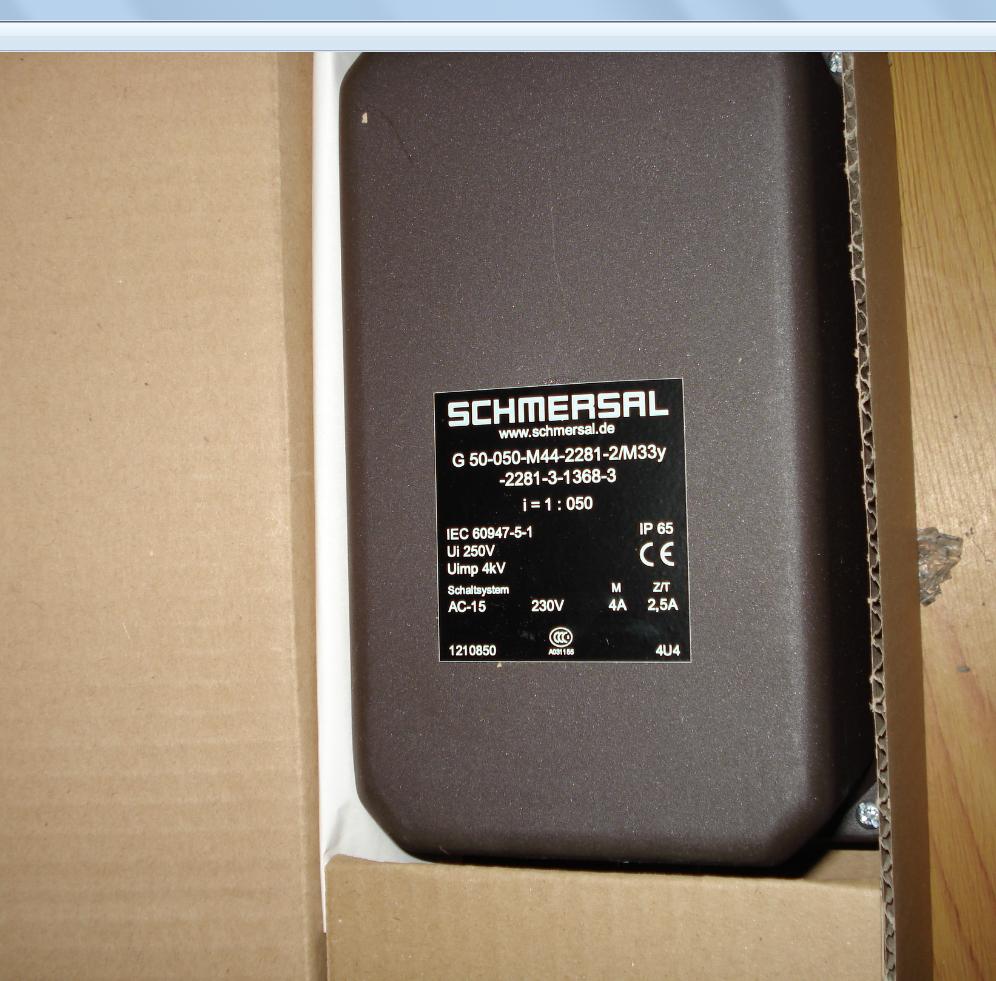

G50-025M22/22Y-1600-1-1368-3   SCHMERSAL

G50-050M22/22Y-1368-3-1600-1

G150-150M44-2281-2/M44Y-1600-1-1368-3-F1  SCHMERSAL

G150-075M22/22Y-M20-1600-1-1368-3

·         施邁賽凸輪開關介紹：轉換開關可廣泛應用于起重運輸設備、升降門、舞臺裝備等領域，根據(jù)開關內相應的觸頭裝置，可用來來作為設備的定位或終止斷開電源。開關是通過一轉軸操動。
結構

施邁賽開關的外殼為壓鑄輕金屬材料，并進行材料處理，具有抗海水浸蝕特性。開關的盒蓋為熱塑塑料。牢實耐用，具有抗化學腐蝕性能。開關的轉軸為不銹鋼材料，外部和內部通過一軸承連接。所有密封件抗油污影響，開關防護等級為IP65。
轉軸的轉動是通過一螺旋桿和齒輪來轉動，所有齒輪均由耐磨的熱塑塑料制作，開關元件由凸輪來操動，凸輪材料為玻璃纖維增強熱塑塑料。
對用于運動定位，可選用速動微動開關697-11-1，而對用于終止斷開，可選用速動微動開關Z6800，這些開關都具有肯定斷開功能，當在應用時對開關同一觸頭斷開和接觸點一致時（無滯后效應）及操動速度足夠大時，可選用T6880和T697緩動微動開關，這些開關同樣具有肯定斷開功能。此系列轉換開關最多可含有8個開關元件。
