Lighting-市電LED照明方案

NXP(原PHILPS)專注于照明領域，一直致力于為用戶提供各自功能強大，穩定可靠的高性能驅動解決方案，現在在照明市場已占有一席之地。其為CFL、HFTL、CCFL、EEFL和HID等照明燈具設計是驅動方案已贏得了市場的廣泛好評。


在LED照明領域，NXP也走在了市場的前列，順勢推出了兩大市電LED驅動IC。一是兼容傳統可控硅和晶體管調光的可調光系列，其次是非調光系列。NXP憑借其雄厚的研發實力，為客戶提供滿足安規和EMC要求的LED驅動方案


可調光系列


恩智浦SSL2101/SSLL2102/SSL2103系列產品具有超長使用壽命，恩智浦因此成為全球第一家有能力生產可與LED同壽命的市電LED驅動器的半導體企業。恩智浦高能效驅動器能夠支持市場上的大多數調光器（可控硅和晶體管）因而成為LED快速發展市場上空間緊湊型應用的首選解決方案。



SSL210X是NXP針對LED照明領域推出的支持切相調光的開關電源控制IC，用于設計離線式LED驅動器，其兼容傳統的TRIAC調光和晶體管調光。他內置高壓的大功率MOSFEL，能直接從主干路(80V-276V)取電來自啟動。該芯片特點：



·支持可控硅和晶體管調光



·內置谷底檢測以降低MOSFET導通損耗



·內置VCC發生器，從主干路取電啟動



·短路保護



·過流保護



·過溫保護



·帶有對數校正的自然調光曲線

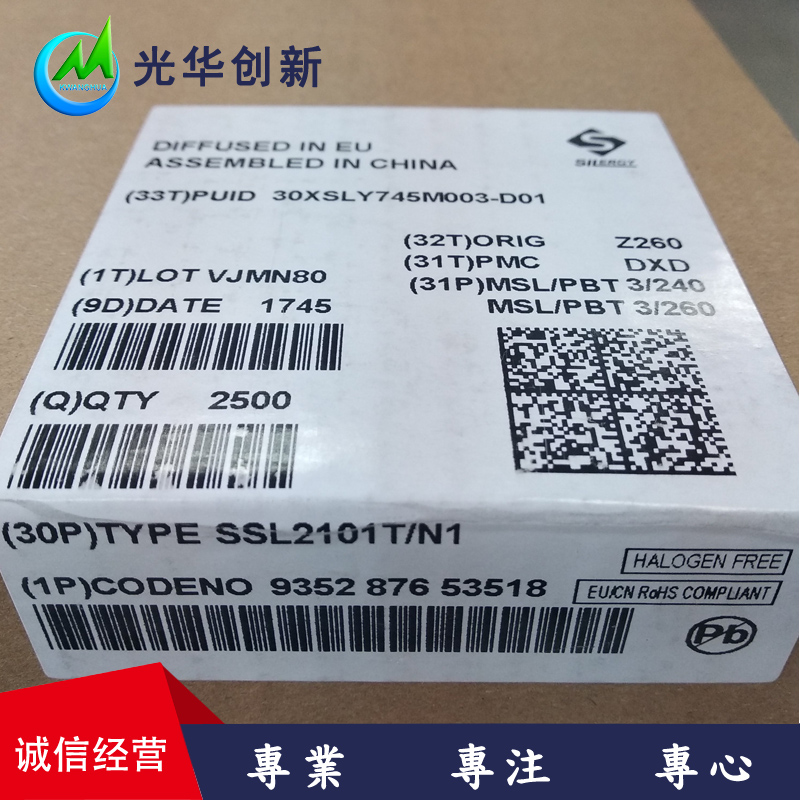

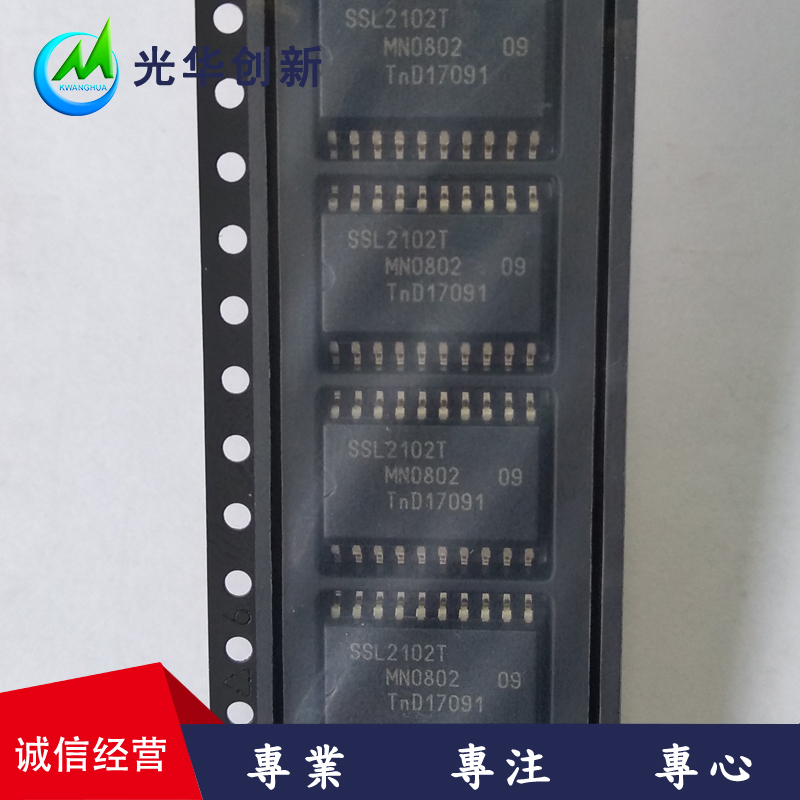

型號          SSL2101T               SSL2102T                      SSL2103T

工作電壓(V)  120V/230V               120V/230V                     120V/230V

調光方式   前切及后切的調光器     前切及后切的調光器            前切及后切的調光器

拓撲結構    隔離方案               隔離方案/降壓非隔離          隔離方案/降壓非隔離

最大功率     15W                        25W                        外置MOS決定

能效轉換 功率因素>0.80,效率>78% 功率因素>0.90,效率>83% 功率因素>0.95,效率>88%

產品應用 GU10 /E27/PAR30           A55 /PAR38                        A19/GU10 /PAR38 /T8
