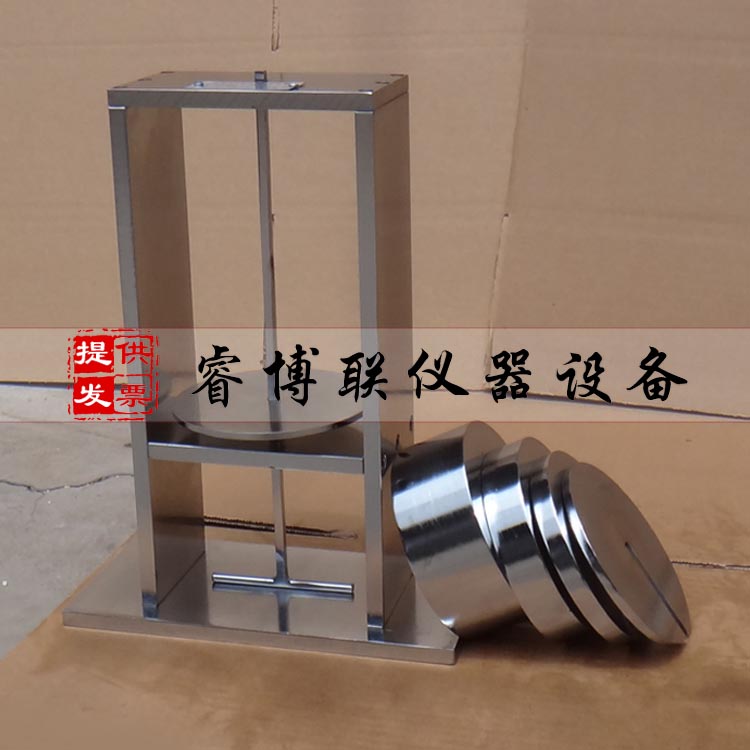

GB20041-12電纜導管耐熱試驗裝置 金屬導管耐熱試驗裝置 耐熱試驗裝置

一、概述：

電纜導管耐熱試驗裝置由滄州冀路試驗儀器有限公司生產，產品符合《GB 20041.1-2005 電氣安裝用導管系統 通用要求》 《GB/T14823.2 電氣安裝用導管特殊要求剛性絕緣材料平導管》及《JG3050 建筑用絕緣電工套管及配件》及《ZBG33008 聚氯乙烯塑料波紋電線管》等要求。

二、電纜導管耐熱試驗裝置主要技術參數：

耐熱試驗載荷

1、導管類型：超輕型，載荷0.5KG；

2、導管類型：輕型，載荷1.0KG；

3、導管類型：中型，載荷2.0KG；

4、導管類型：重型，載荷4.0KG；

5、導管類型：超重型，載荷8.0KG；

三、主要設置：

1、主機體：

2、配套砝碼（0.5KG砝碼座一只、0.5KG砝碼一只、1.0KG砝碼一只、 2.0KG砝碼一只、4.0KG 砝碼一只）；

3、主機體重量：3.8kg

4、外形尺寸：240×120×300mm

四、電纜導管耐熱試驗裝置結構特點：

試驗機采用45#鋼材，一體式設計，不需要安裝和調試，觀察記錄方便，使用穩定性可靠。

符合《GB 20041.1-2005 電氣安裝用導管系統 通用要求》標準等。

五、操作說明：

電纜用導管耐熱試驗裝置需配合滄州冀路試驗儀器有限公司生產的XW300-550電熱鼓風干燥箱、JG3050-5套管最小內徑量規同時使用。

非金屬和復合導管應有良好的耐熱性能，是否合格，需通過本裝置進行耐熱試驗，然后使相應套管量規能通過導管，方可檢證。

耐熱負荷的等級應與聲稱的耐壓力等級相同。

將需要試驗的導管截成長度為100±5mm的導管試樣，連同本裝置放進XW300-550電熱鼓風干燥箱內持續4h±5min，箱內溫度以《GB 20041.1-2005 電氣安裝用導管系統 通用要求》中表2為準，誤差為±2℃。

加熱階段結束后，將每個試樣按《GB 20041.1-2005 電氣安裝用導管系統 通用要求》中圖8所示，在試驗裝置里通過直徑6.0±0.1mm的鋼棒，以相應的砝碼，加力24h±15min，負荷要與導管軸線成直角。

加到試樣的包括鋼棒在內總負荷應與20041中相符，負荷需加在試樣中間部位。然后讓試樣在負荷狀態下冷卻至室溫。

然后撤掉負荷，立即讓相關量規在其自身重量并無任何初始速度的情況下，通過處于鉛垂位置的試樣，量規能正常通過導管。

六、電纜導管耐熱試驗裝置維護與保養：

機器上要保持清潔，經常要作清掃工作

機器要專業人員保管及試驗。

七、附件：

附件清單

1、主機：1套

2、說明書：1份

3、質量保證書：1份

4、砝碼：4只
