QBT3631-1998波紋管塞規 塑料波紋管塞規 聚氯乙烯塑料波紋電線管塞規

一、波紋管塞規簡介：

依據QBT3631-1998《聚氯乙烯塑料波紋電線管》中4.3條-物理機械性能表3中的規定，對波紋管材進行熱變形，常溫彎曲，低溫彎曲試驗測試，針對此試驗生產出熱變形塞規，自然塞規。產品嚴格執行國家技術規范，確保產品的精確度，且外形美觀，耐用度高，是理想的標準計量器具。

需配合試驗的產品：

1、波紋管彎曲固定裝置QBT3631-4

2、波紋管彎曲試驗機QBT3636-5

3、波紋管塞規ZR-A9-50/RB-B9-50

3、管材干燥箱

4、管材低溫箱

二、波紋管塞規技術參數：

ZR-A系列：9、10、15、20、25、32、40、50。

ZR-B系列：9、10、15、20、25、32、40、50。

RB-A系列：9、10、15、20、25、32、40、50。

RB-B系列：9、10、15、20、25、32、40、50。

三、波紋管塞規使用方法：

1、熱變形試驗：

取長度為管外徑的12倍的試樣3個，固定在波紋管彎曲固定裝置上，將其置于60±2℃溫度下，保持24小時后，用鋼質塞規檢驗，塞規自重通過為合格。

2、常溫彎曲試驗：

取長度為管外徑12倍的試樣3個，將試樣在波紋管彎曲試驗機上左右彎曲一次，保持5分鐘，選擇相應系列、尺寸的塞規進行檢驗，塞規自重通過為合格。

3、低溫彎曲試驗。

將通過常溫彎曲試驗測試合格的試樣置于﹣15±2℃溫度下，保持2小時，再將試樣置于波紋管彎曲試驗機上，進行測試。每個試樣要在30秒內完成。塞規自重能通過為合格。

四、波紋管塞規的保養：

1.使用時要注意輕拿輕放，避免磕碰

2.設備長時間放置時要主要涂油防銹

五、波紋管塞規廠家提示：

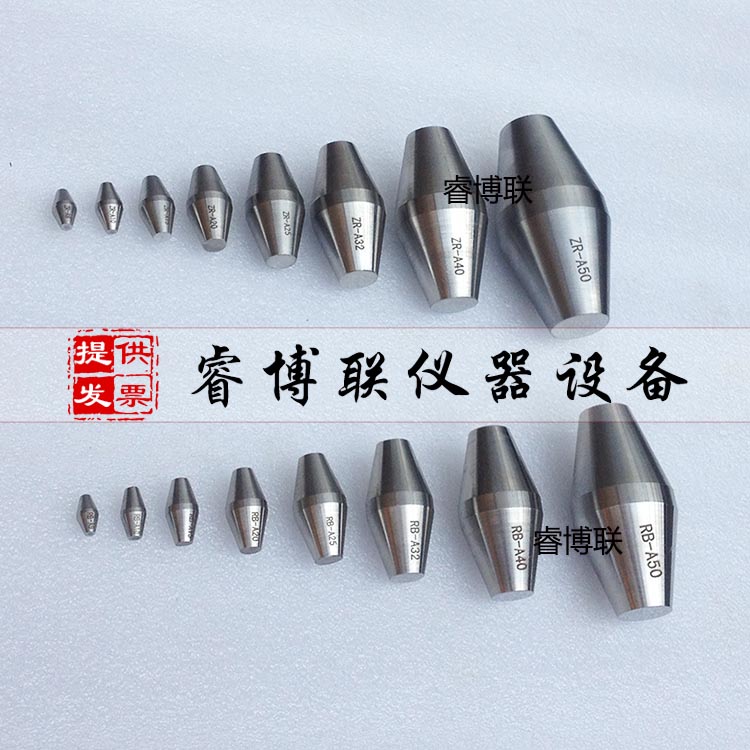

QBT3631-1999《聚氯乙烯塑料波紋管電線管》中管材的A系列管材外徑比B系列管材外徑尺寸大，請您注意區分。為方便試驗員使用，塞規上面有ZR(自然)/RB(熱變）字樣。
