1.0 簡介

MD88X（含：MD881、MD883、MD887）是一款高性能超高頻（UHF）RFID讀寫模塊，主芯片采用美國進口IMPINJINDYR2000射頻專用芯片，結合專有的高效信號處理算法，在保證高識讀率的同時，實現對電子標簽的快速讀寫處理?？蓮V泛應用于制造業倉儲管理系統、生產過程控制、產品質量追溯、智能物流系統、無人零售系統、資產管理系統、防偽系統、智能交通車輛管理、人員門禁考勤定位系統等多種無線射頻識別應用系統。

2.0產品視圖

模塊類型

MD881

MD883

MD887

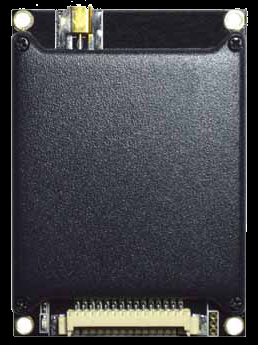

實物照片

射頻通道

單通道

四通道

八通道

射頻連接器

MMCX

SMA

天線連接模式

單天線

四天線

八天線

接口連接器

Molex 53261-1571

射頻連接器材質

黃銅鍍金

PCB材質

Rogers FR4 鍍金

屏蔽罩材質

鑄鋁

3.0連接器PIN腳定義

PIN

定義

說明

1

GND

同時接地

2

3

3.7V – 5V DC

同時接電源

4

5

GPIO 3

輸出

6

GPIO 4

7

GPIO 1

輸入

8

蜂鳴器

已驅動，可輸出電流> 50mA

9

UART_RXD

TTL 電平

10

UART_TXD

11

USB_DM

僅供測試

12

USB_DP

13

GPIO 2

14

EN

高電平使能

15

GPIO 5

RS-485 方向控制

4.0模塊特性

特性

描述

射頻芯片采用INDY R2000

射頻通道基于Impinj性能優異的專用UHFRFID芯片。

高性能多標簽識別算法

獨一無二的I-Serch多標簽識別算法，提供業內高識別效率。

為讀取少量標簽優化的算法

專為讀取少量標簽的應用設計的算法。

超高的標簽反應速度。

雙CPU架構設計

主CPU負責輪詢標簽，副CPU負責數據管理。輪詢標簽和發送數據并行，互不占用對方的時間。極大的提高了整體性能。

副CPU負責產生真正的隨機數。

副CPU負責監控系統的運行狀態。

快速4天線輪詢功能

高速輪詢4天線。每個天線短輪詢時間約25mS。

可單獨配置各天線的輪詢時間。

兩種標簽盤存模式

緩存模式和實時模式。

緩存模式讀到標簽后先放入緩存并過濾重復數據，數據無冗余。

實時模式讀到標簽后立即上傳，用戶可時間得到標簽數據。

硬件死機監測

硬件監測CPU運行狀態。

24小時X365天常年運行不死機。

低電壓設計

可在3.7V電壓下運行；可用鋰電池供電

低功耗設計

低功耗模式，少量標簽功耗低至600mA +/-10%(5V DC輸入)。

滿功率輸出時峰值電流大1.2A +/-10% (5V DC輸入)。

射頻放大器狀態監測

監測射頻功率放大器的工作狀態。

確保功放不出現飽和狀態。保證功放長久穩定工作。

實現18000-6B/C全協議功能

實現18000-6B協議規定的全部讀寫功能。

可快速在雙協議間切換，實現同時讀雙協議標簽。

18000-6B大數據一次性讀寫

一次性讀216字節時間<500mS。

一次性寫216字節時間<3.5秒。

任意數據長度一次性讀寫。

讀寫穩定可靠，成功率接近100%。體現了R2000的數據傳輸質量。

天線連接狀態監測

判斷天線連接狀態，靈敏度可設置。

可保護接收機；可通過命令關閉。

大功率LED驅動

模塊可以提供50mA的穩定輸出電流驅動大功率LED。

優異的板載電源系統

板載8顆獨立的電源。每個部件都由獨立的電源供電。

所有的電源全部具有軟啟動功能，確保任何時候電壓穩定。

16

多點板載溫度傳感器

多點監測，精確的監控系統的運行溫度。

17

雙備份輸出功率校正

保證射頻輸出功率精確可控。

兩個互相備份的功率校驗?zāi)K。除非同時損壞，系統均可正常運行。

18

簡潔高效的指令系統

基于串口的指令系統；簡潔，高效，方便，快速集成。

19

杰出的散熱設計

發熱器件全部具有導熱結構。

大面積的散熱片接觸面。

熱耦合界面采用高熱導率的固體材料，高溫下不揮發。

套件接口板及散熱塊
