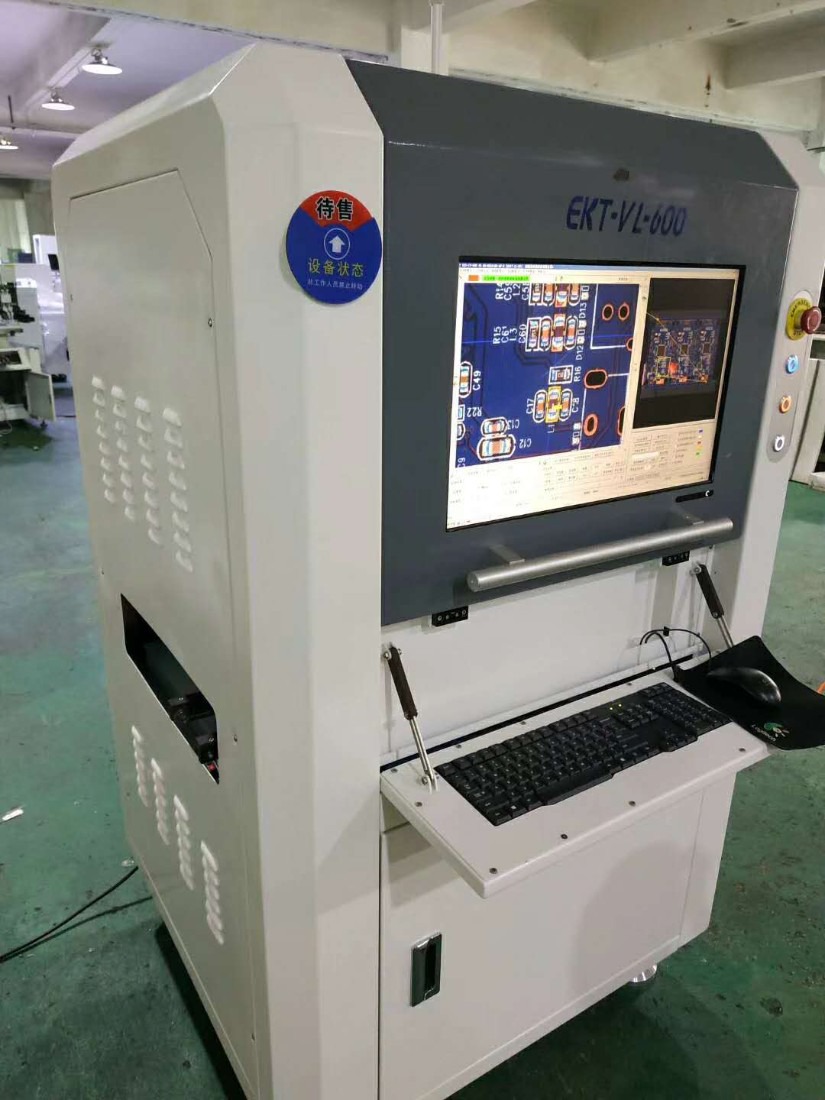

自動光學檢測儀EKT-VL-600產品介紹
一．在線AOI自動光學檢測儀 EKT-VL-600產品特點：
●精密研磨滾珠絲桿
●符合人體工學設計
●高清晰度圖像
●適用于0201 chip的檢查能力
●具備1005 chip檢查的升級空間
二．在線AOI自動光學檢測儀 EKT-VL-600設備技術參數
編程模式
自動編寫、手動編寫、CAD數據導入、自動對應組件庫
檢測模式
覆蓋整個電路板的優化檢測技術，拼板和多Bad Mark功能
檢測類型
錫膏印刷有無、偏移、少錫、多錫、連錫、污染等零件缺陷、缺件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向等貼裝缺陷、錫多錫少、虛焊、銅箔污染、焊點缺陷，黑pad、離層、銅箔缺、氧化等PCB缺陷
圖像識別
根據不同檢測要求自動設定其參數（如偏移、極性、短路等）
SPC統計功能
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析
PCB尺寸-----50*50（min）-400*380(max)，可根據客戶要求定制更大尺寸
PCB彎曲度---﹤5mm或PCB對角線長度的3%
PCB零件高度--上方：﹤30mm、下方﹤115mm
PCB傳動系統--Bottom-up固定，自動補償PCB變形、自動進出板、自動調節寬度
定位精度----﹤10um
移動速度-----800mm/sec
圖像處理速度--0201chip﹤9ms
相機及照明系統
1600*1200像素的全彩色高速數字CCD相機、鏡頭分辯率18um,三通道白色LED光源或RGB光源
驅動系統-----AC伺服電機系統、精密研磨滾珠絲桿
最小零件測試--0201 chip＆0.3pitchIC
軟件系統-----Windows XP
計算方法-----彩色運算、顔色提取，灰階運算，圖像對比等
輸出顯示-----22英寸寬屏（16：10、1680*1050分辨率）HDMI顯示器
網絡通迅-----支持
資料傳輸工具
支持CAD、Excel、Txt等多種常用格式
機器型號
EKT-VL-600（INLINE）
設備重量------600KG
設備外形尺寸---1100*1020*1380mm
設備
符合CE安全標準
