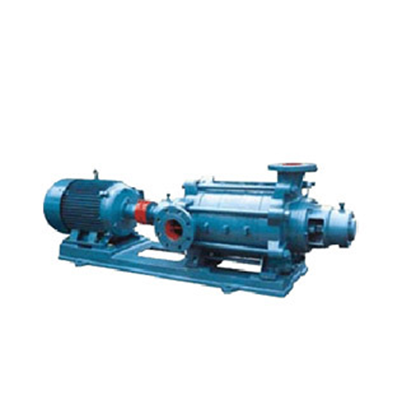

產品概述：DA1系列泵是單吸多級分段式離心泵，本系列泵零部件堅持高精度的加工工藝，和泵軸調質處理，按規定做型式試驗和出廠試驗等高質量要求，產品符GB/T5657-1995《離心泵技術條件（Ⅲ類）標準》。

產品特性：泵效率高、抗汽蝕性能好，振動小、運行平穩可靠、壽命長

使用條件：主要供輸送清水及物理化學性質類似于水的液體之用。也可用于汲送腐蝕性的介質，液體最高溫度不得超過80℃。

應用范圍：適合于礦山排水、工廠、石油及城市供水之用。

結構說明：

DA1型多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

DA1型多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗

軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。

平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。

填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

故障處理：

故 障

原 因

解決方法

1.水泵不吸水，壓力表及真空表的指針劇烈

注入水泵的水不夠,不管與儀表漏氣.

再往水泵內注水,并擰緊堵塞漏氣處.

2.水泵不吸水,真空表表示高度真空.

底閥沒有打開或已經堵

塞,吸水管阻力太大導致高度太高.

校正或更改底閥情況或更改吸入管來降低吸水高度.

3.壓力表有壓力,然水泵仍不出水.

出水管阻力太大導致旋轉方向不對，葉輪堵塞是水泵轉數不夠.

檢査或縮短水管及檢査電機,取下水管接頭清洗葉輪,增加水泵軸轉數.

4.流置低于設計要求

水泵堵塞是密封環磨損過多和轉數不足.

清洗水泵及管子,更換密封環,來增加水泵軸的轉數

5.水泵消耗的功率過大

填料壓蓋太緊,墳料函發熱和葉輪磨損導致水泵供水置增加.

放松填料壓蓋，更換葉輪，增加出水管阻力來降低流靈.

6.水泵內部聲音反 常、水泵不上水

流量太大，吸水管內阻力過大，在吸水處有空氣;參入，所以吸送液體溫度過高.

增加出水管內阻力以減少流靈,檢査泵吸水管；檢査底閥來減少吸水高度,堵塞漏氣處來降低吸水高度.

7.水泵震動

泵軸與機電不在同一中心線上或者泵軸歪料.

把水泵和電機的軸中心對準.

8.軸承過熱

沒有油,水泵與電機軸不在同一中心線上.

加油,把軸中心線對準，并檢査或清洗軸承體.
