IDMOMP3500綜合業務接入平臺

一、概述

IDM OMP3500綜合業務接入設備是通過2.5G光纖能夠傳輸最大16組透?jìng)鱁1和2組物理隔離的線速千兆以太網與4組線速物理隔離的100M以太網、以及30路窄帶PCM的綜合復用平臺。提供2組2.5G光纖互備份。

PCM窄帶業務提供語音、數據、圖像等多種用戶接口。同時具有2組E1與所有用戶接口之間的時隙無阻塞交叉連接設備。同時該設備具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。

可以同時提供~220V和-48V電源。

設備光纖復用原理框圖

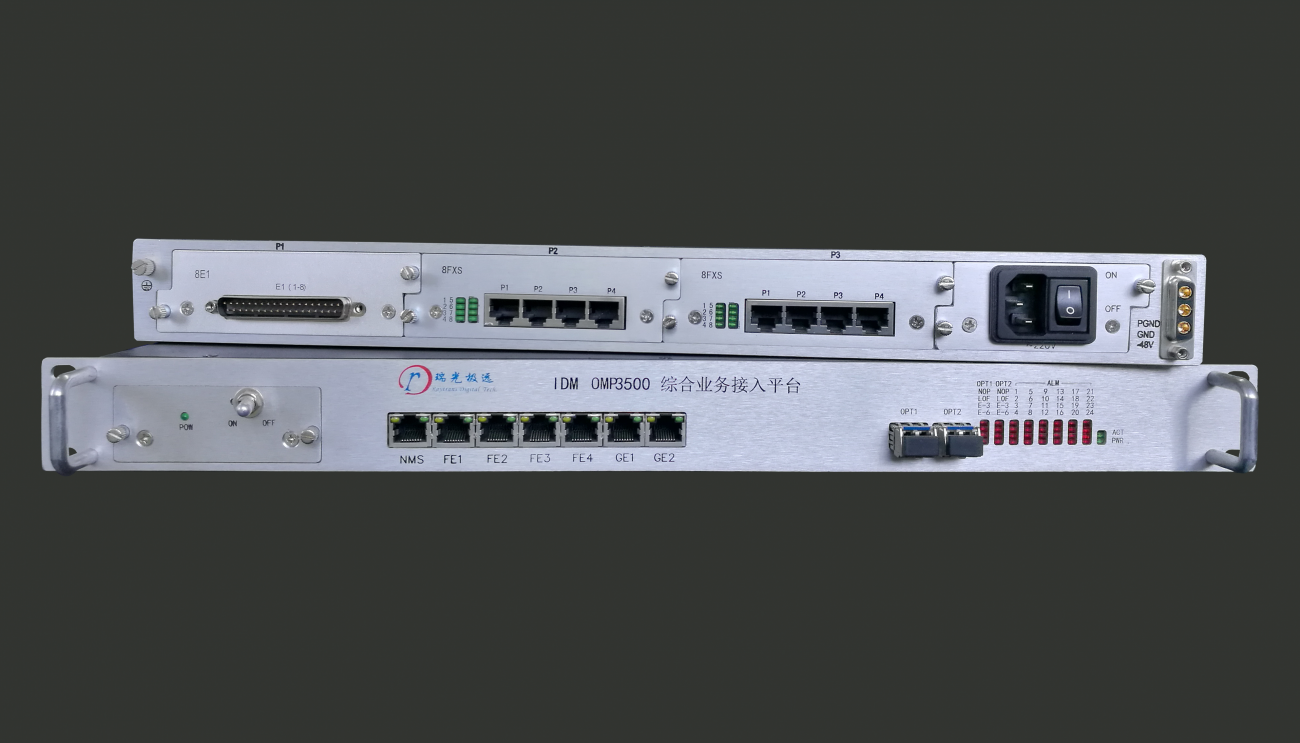

IDM OMP3500綜合業務接入平臺圖片

二、產品特性

?19英寸標準機箱，模塊化設計，3個業務槽位，支持帶電熱插拔；

?采用大規模ASIC芯片設計，集成度高

?最大提供2個SFP2.5G光傳輸接口，可以組建點對點、鏈網、環網或1+1保護網絡；傳輸距離支持20KM，40KM，80KM；

?提供2組物理隔離的線速千兆以太網與4組線速物理隔離的100M以太網；

?提供最大16組透?jìng)鱁1；物理接口為CC3-16或CC3-8；

?提供最大30路窄帶PCM業務接入能力；

?可以配制成光纖和第一個E1上的PCM業務互備份；

?支持SNMP以太網網管；

?支持FXS/FXO、磁石卡，每卡10路/8路業務接口；

?2/4線EM接口卡，每卡4路接口；

?RS232/RS422/RS485每卡8路接口；

?GSM/CDMA業務每卡2路；

?USER通用接口卡，可以混裝4塊PCM業務模塊，每模塊最多2路。

?支持視頻監控、視頻會議板卡；

?支持DC-48V、AC220V雙電源供電
